Müasir Elektrik Sistemlərində AB Standartı Tək Nüvəli Qapaqsız Kabellərdən Necə İstifadə Edilir?

İdarəetmə şkafları, paylayıcı lövhələr, maşınlar və bina sistemləri içərisində elektrik naqilləri sabit elektrik izolyasiyasını və keçiriciliyi qoruyarkən, çox vaxt məhdud boşluqlardan səmərəli şəkildə ötürülə bilən kabellər tələb edir. Əlavə xarici qabığı olan kabellərdən fərqli olaraq, tək nüvəli qabıqsız kabellər daha yığcam konstruksiya ilə dizayn edilmişdir ki, bu da onları bir çox sabit naqil və daxili əlaqə tətbiqləri üçün uyğun edir.

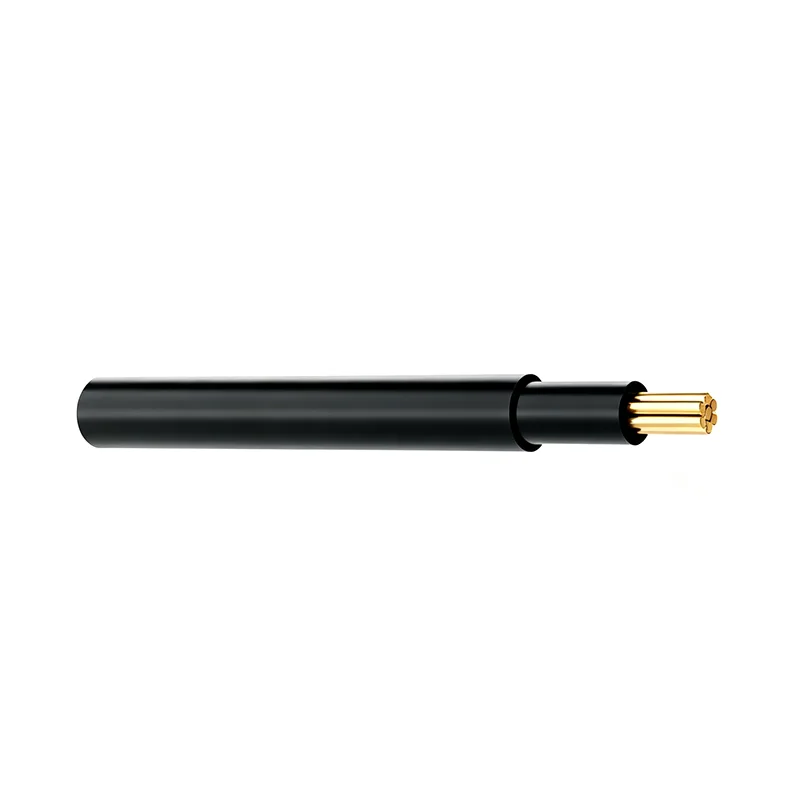

TheAB Standartı Tək Nüvəli Qapaqsız Kabellərtərəfindən təchiz edilmişdirLİNŞENQAvropa standartlı aşağı gərginlikli elektrik tətbiqləri üçün nəzərdə tutulmuşdur. Məhsul çeşidi oksigensiz mis keçiricilərdən istifadə edir, bərk və telli keçirici konfiqurasiyaları dəstəkləyir və PVC və ya xüsusi izolyasiya materialları ilə mövcuddur. Cari məhsul spesifikasiyası 450/750V nominal gərginlik diapazonunu və 1,5 mm²-dən 25 mm²-ə qədər keçirici kəsikləri əhatə edir.

Niyə tək nüvəli kabellər daxili naqillər üçün faydalıdır?

Məhdud Məkanlarda Effektiv Marşrutlaşdırma

Elektrik şkafları və avtomatlaşdırma avadanlığı çoxsaylı komponentlərdən, terminallardan, açarlardan, rölelərdən və idarəetmə cihazlarından ibarətdir. Naqillər çox vaxt dar kanallardan keçməlidir və komponentlər arasında xüsusi marşrutları izləməlidir.

Tək nüvəli konstruksiya ayrı-ayrı naqillərin marşrutunu və təşkilini asanlaşdırır. Quraşdırıcılar fərdi birləşmələrin tələb olunduğu daha böyük çox nüvəli kabellə işləmək əvəzinə, şkafın sxeminə uyğun olaraq müxtəlif keçiricilər təşkil edə bilərlər.

Daha aydın elektrik əlaqələri

Fərdi keçiricilər ayrı-ayrılıqda müəyyən edilə və istiqamətləndirilə bilər ki, bu da paylayıcı lövhələr və idarəetmə şkafları daxilində əlaqə işlərini asanlaşdıra bilər. Düzgün etiketləmə və mütəşəkkil marşrutlaşdırma da gələcək yoxlama və texniki xidməti daha səmərəli edə bilər.

Çevik Konfiqurasiya

Fərqli sxemlər fərqli keçirici ölçüləri tələb edə bilər. Bir neçə kəsişməni əhatə edən bir nüvəli kabel diapazonu sistem dizaynerlərinə cari tələblərə, quraşdırma şərtlərinə və müvafiq elektrik qaydalarına uyğun olaraq keçirici ölçüsünü seçməyə imkan verir.

Bu Kabellər Ümumiyyətlə Harada Tətbiq olunur?

Elektrik idarəetmə şkafları

İdarəetmə şkaflarında çoxlu sayda daxili elektrik əlaqələri var. Güc sxemləri, idarəetmə sxemləri, siqnal interfeysləri və komponent birləşmələri müxtəlif keçirici ölçüləri və marşrutlaşdırma yolları tələb edə bilər.

TheAB Standartı Tək Nüvəli Qapaqsız Kabellərmüvafiq quraşdırma metodunun bu tip kabelə icazə verdiyi yerlərdə kabinetin daxili naqilləri üçün istifadə edilə bilər. Onların çevik marşrutlaşdırma xüsusiyyətləri quraşdırıcılara məhdud kabinet məkanında mütəşəkkil naqil yolları yaratmağa kömək edə bilər.

Paylayıcı lövhələr

Paylayıcı lövhələr daxil olan enerji, dövrə mühafizə cihazları, terminal blokları və çıxış sxemləri arasında etibarlı əlaqə tələb edir. Seçilmiş kabel növü və quraşdırma metodu elektrik sisteminin tələblərinə cavab verdikdə, bir nüvəli keçiricilər daxili əlaqələr üçün istifadə edilə bilər.

Sənaye Avtomatlaşdırma Avadanlıqları

Sənaye maşınlarında adətən mühərriklər, sensorlar, idarəetmə komponentləri, relelər, PLC sistemləri, kontaktorlar və digər elektrik cihazları var. Naqillərin təşkili etibarlı elektrik əlaqələrini qoruyarkən bu komponentlərin fiziki quruluşuna uyğun olmalıdır.

LİNŞENQ kabelləri, kabel spesifikasiyalarının iş şəraitinə uyğun olduğu yerlərdə avtomatlaşdırma avadanlıqlarında və istehsal maşınlarında daxili elektrik birləşmələrinə tətbiq oluna bilər.

Bina Elektrik Sistemləri

Avropa standartlarına uyğun tək nüvəli kabellər, həmçinin işıqlandırma sxemləri, paylayıcı birləşmələr və sabit daxili naqillər daxil olmaqla, uyğun yaşayış və kommersiya elektrik qurğularında istifadə olunur.

Faktiki tətbiq həmişə tətbiq olunan milli quraşdırma qaydaları, kabel növü, keçiricinin ölçüsü, gərginlik dərəcəsi, quraşdırma mühiti və tələb olunan mühafizə üsulu ilə müəyyən edilməlidir.

Alıcılar hansı elektrik parametrlərini yoxlamalıdırlar?

Yuxarıda göstərilən spesifikasiyalar məhsula xas parametrlər kimi qəbul edilməlidir. Müəyyən bir quraşdırma üçün alıcılar sifariş verməzdən əvvəl müvafiq kabel növünü, keçirici konstruksiyanı, izolyasiya materialını, temperatur dərəcəsini və normativ tələbləri təsdiqləməlidirlər.

Konduktorun ölçüsü kabel seçiminə necə təsir edir?

Kiçik dövrələr üçün 1,5 mm²

1,5 mm² seçimi 12,1 Ω/km maksimum keçirici müqavimətinə malikdir və quraşdırma tələblərinin bu keçirici ölçüsünə icazə verdiyi yerlərdə uyğun aşağı cərəyan naqilləri üçün nəzərdə tutula bilər.

Ümumi Elektrik Bağlantıları üçün 2,5 mm²

2,5 mm² versiyası 7,41 Ω/km maksimum keçirici müqavimətinə malikdir və adətən daha geniş elektrik bağlantısı tələbləri üçün nəzərdə tutulur. Faktiki icazə verilən cərəyan quraşdırma metodundan, ətraf mühitin temperaturundan, qruplaşmadan, izolyasiyadan və tətbiq olunan standartlardan asılıdır.

Daha yüksək cari tələblər üçün 4 mm² - 10 mm²

4 mm², 6 mm² və 10 mm² variantları daha böyük cərəyan keçirmə qabiliyyəti tələb edən tətbiqlər üçün tədricən daha böyük keçirici kəsiklər təmin edir. Alıcılar tələb olunan keçirici ölçüsünü yalnız nominal avadanlıq gücünə görə seçməkdənsə, faktiki yük və quraşdırma şərtlərinə əsasən hesablamalıdırlar.

Daha Böyük Bağlantılar üçün 16 mm² və 25 mm²

Daha böyük keçiricilər tələb edən elektrik sistemləri üçün 16 mm² və 25 mm² variantları mövcuddur. Bu tətbiqlər üçün kabel seçimi zamanı gərginliyin düşməsi, quraşdırma metodu, ətraf mühitin temperaturu, keçiricilərin qruplaşdırılması və qısaqapanma şəraiti nəzərə alınmalıdır.

Bərk və qapalı keçiricilər arasındakı fərq nədir?

Bərk keçiricilər

Möhkəm keçirici tək keçirici elementdən ibarətdir. Sabit naqillər üçün nisbətən sabit bir quruluş təmin edə bilər və ümumiyyətlə kabelin tez-tez hərəkət tələb etmədiyi yerlərdə hesab olunur.

Möhkəm keçiricinin uyğunluğu quraşdırma mühitindən, əyilmə tələblərindən, terminal dizaynından və tətbiq olunan kabel standartından asılıdır.

Qapalı keçiricilər

Qapalı dirijor bir keçiricidə birləşdirilmiş çoxlu kiçik naqillərdən ibarətdir. Bu konstruksiya ümumiyyətlə eyni en kəsiyi olan bərk keçiricidən daha çox elastiklik təmin edir.

Qapalı konfiqurasiyalar naqillər əyri marşrutları izləməli olduqda və ya quraşdırma sahəsi çevikliyi vacib etdikdə faydalı ola bilər.

Qabığı olmayan kabellər quraşdırarkən nələrə diqqət yetirilməlidir?

Mexanik Zərərdən Qorunma

Qıfqı olmayan kabel, örtüklü konstruksiya ilə təmin edilən eyni əlavə mexaniki qorunmaya malik deyildir. Buna görə də, o, yalnız seçilmiş kabel növünə icazə verilən və lazım olduqda adekvat mühafizənin təmin edildiyi tətbiqlərdə və yerlərdə quraşdırılmalıdır.

Düzgün marşrutlaşdırma

Kabelin çəkilməsi kəskin kənarlardan, həddindən artıq əyilmələrdən, hərəkət edən komponentlərdən, həddindən artıq istilik mənbələrindən və izolyasiyaya zərər verə biləcək digər şərtlərdən qaçınmalıdır. Elektrik şkaflarının içərisində keçiricilər lazımsız mexaniki gərginliyin qarşısını alacaq şəkildə yerləşdirilməlidir.

Müvafiq xitam

Terminallar, birləşdiricilər, ferrullar və digər birləşmə komponentləri keçiricinin növünə və kəsik hissəsinə uyğun olmalıdır. Zəif xitam təmas müqavimətini artıra və lokallaşdırılmış istilik yarada bilər.

Kabellərin qruplaşdırılmasını nəzərdən keçirin

Bir neçə yüklü keçirici birlikdə quraşdırıldıqda, istilik yayılması azaldıla bilər və icazə verilən cərəyanın tənzimlənməsi tələb oluna bilər. Buna görə də, cərəyan qabiliyyətini təyin edərkən quraşdırma şərtləri və müvafiq qaydalar nəzərə alınmalıdır.

Temperatur kabel seçiminə necə təsir edir?

Ətraf mühitin temperaturu

Ətrafdakı temperatur elektrik kabelinin istilik performansına təsir göstərir. İsti idarəetmə şkafının içərisinə quraşdırılmış kabel sərin mühitdə quraşdırılmış eyni kabeldən fərqli şəraitdə işləyə bilər.

Kabelin müəyyən edilmiş işləmə temperaturu diapazonu faktiki quraşdırma şərtləri ilə müqayisə edilməlidir.

Konduktorun işləmə temperaturu

Mövcud məhsul spesifikasiyası -30°C-dən +90°C-dək işləmə temperaturu diapazonunu təmin edir. İcazə verilən cərəyan və faktiki temperatur artımı hələ də quraşdırma metodundan və müvafiq elektrik tələblərindən asılıdır.

Qısamüddətli Temperatur Şəraitləri

Məhsulun spesifikasiyası +250°C-ə qədər qısamüddətli temperatur qabiliyyətini göstərir. Bu parametr davamlı işləmə temperaturu kimi şərh edilməməlidir və müvafiq kabel standartına və xüsusi iş şəraitinə uyğun olaraq qiymətləndirilməlidir.

Avropa Standartları Kabel Satınalmaları üçün Nəyə görə Vacibdir?

Standartlaşdırılmış Məhsul Tələbləri

Avropa kabel standartları keçirici konstruksiyası, elektrik xüsusiyyətləri, izolyasiyası, ölçüləri və sınaqdan keçirilməsi ilə bağlı tələbləri müəyyən edir. Müvafiq standarta uyğun dizayn edilmiş kabeldən istifadə Avropa bazarlarına xidmət göstərən layihələr üçün məhsul seçimini asanlaşdıra bilər.

Layihə Sənədləri

Sənaye layihələri və elektrik avadanlıqları istehsalçıları seçilmiş komponentlərin müəyyən edilmiş standartlara və bazar tələblərinə uyğun olduğunu nümayiş etdirmək üçün texniki sənədlərə ehtiyac duya bilər.

LİNŞENQ EN 60228 və HD 21.13-ü Aİ standartı tək nüvəli kabel diapazonu üçün müvafiq standartlar kimi müəyyən edir, CE, RoHS və REACH uyğunluğu isə müştəri və bazar tələblərinə uyğun olaraq təmin edilə bilər.

Bazara Xüsusi Tələblər Hələ də Tətbiq olunur

Aİ standartlı kabel avtomatik olaraq hər bir Avropa ölkəsində hər quraşdırma üçün uyğun hesab edilməməlidir. Milli naqillərin çəkilməsi qaydaları, quraşdırma üsulları, yanğın tələbləri, ətraf mühit şəraiti və layihə spesifikasiyası da satınalmadan əvvəl nəzərdən keçirilməlidir.

Alıcılar müxtəlif kabel təchizatçılarını necə müqayisə etməlidirlər?

Tək nüvəli kabellər üçün hansı keyfiyyət testləri vacibdir?

Keçirici Müqavimət Testi

Keçirici müqavimət testi keçiricinin müəyyən edilmiş elektrik xüsusiyyətlərinə uyğun olub olmadığını yoxlamağa kömək edir. Davamlı müqavimət sabit cərəyan ötürülməsi və proqnozlaşdırıla bilən gərginlik düşməsi performansı üçün vacibdir.

Dartma və uzanma sınaqları

Mexaniki sınaq keçirici və izolyasiya xüsusiyyətlərini qiymətləndirmək üçün istifadə edilə bilər. Dartma gücü və uzanma ölçüləri materialların mexaniki gərginliyə necə reaksiya verdiyi barədə məlumat verir.

İzolyasiya yoxlaması

İzolyasiya elektrik təhlükəsizliyinə təsir edə biləcək qüsurlar üçün yoxlanılmalıdır. Təftiş müvafiq məhsul standartına uyğun olaraq ölçü yoxlamaları, görünüş yoxlaması və elektrik sınaqlarını əhatə edə bilər.

Görünüş Təftişi

Vizual yoxlama kabelin qablaşdırılmasından və göndərilməsindən əvvəl səth qüsurlarını, ölçü uyğunsuzluqlarını, çap problemlərini və ya digər istehsal anormallıqlarını müəyyən etməyə kömək edir.

LİNŞENQ elektrik avadanlıqları istehsalçılarına necə dəstək ola bilər?

Çoxlu keçirici ölçüləri

LİNŞENQavadanlıq istehsalçılarına, elektrik podratçılara və distribyutorlara layihə tələblərinə uyğun olaraq müxtəlif ölçüləri seçmək imkanı verən 1,5 mm²-dən 25 mm²-ə qədər bir sıra keçirici en kəsiyi təmin edir.

OEM yönümlü təchizat

Elektrik avadanlıqlarının istehsalçıları xüsusi keçirici konstruksiyalar, izolyasiya materialları, rənglər, qablaşdırma, etiketləmə və texniki sənədlər tələb edə bilər. Xüsusi kabel konfiqurasiyaları layihə tələblərinə uyğun olaraq qiymətləndirilə bilər.

Bir çox sənayedə tətbiqlər

TheAB Standartı Tək Nüvəli Qapaqsız Kabelləridarəetmə şkafları, paylayıcı lövhələr, sənaye avtomatlaşdırma avadanlığı, maşın naqilləri və uyğun yaşayış və ya ticarət elektrik qurğuları üçün nəzərdə tutula bilər.
